Rozdíl mezi měkkým feritem a tvrdým feritem

V oblasti elektronických komponent a magnetických materiálů se ferit jako důležitý funkční materiál široce používá v různých elektronických zařízeních. Mnoho inženýrů a kupujících je však často zmateno, když čelí výběru mezi „měkkým feritem“ a „tvrdým feritem“. Ačkoli tyto dva materiály mají podobné názvy, mají významné rozdíly ve výkonu a aplikacích. Pochopení těchto rozdílů je rozhodující pro optimalizaci návrhu elektronického zařízení, zlepšení energetické účinnosti a snížení nákladů. Tento článek prozkoumá základní rozdíly mezi měkkými ferity a tvrdými ferity, analyzuje jejich příslušné výhody a nevýhody a poskytne praktické návrhy výběru, které vám pomohou učinit rozhodnutí o výběru materiálu na základě vašich konkrétních potřeb aplikací.

Význam měkkého feritu

Měkké magnetické materiály s nízkou donucovací, vysokou magnetickou permeabilitou a vysokým odolností jsou vyráběny hlavně slinováním oxidu železa (Fe2O2) oxidy kovů, jako je mangan, zinek a nikl. Jeho vlastnosti jsou, že je snadné magnetizovat a demagnetizovat ve střídavém magnetickém poli, má malou ztrátu hystereze a je vhodná pro práci za vysokofrekvenčních podmínek.

Běžný typ
1. Ferit zinku manganu

Má vysokou magnetickou propustnost a nízkou donucovací a je vhodný pro nízkofrekvenční (rozsah KHz) s vysokou magnetickou indukční intenzitou, jako jsou výkonové transformátory, induktory a ucpávky běžného režimu. Jeho nevýhodou je nízká odpor a vysoká vysokofrekvenční ztráta.

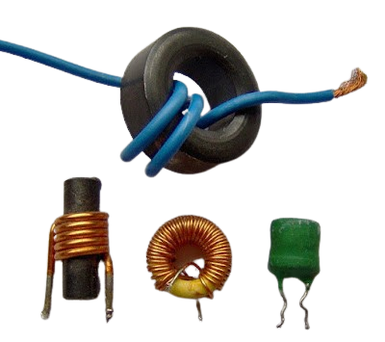

2. Nickel-Zinc Ferrite

S vysokým odporem a vynikajícími vysokofrekvenčními charakteristikami je Ferit Ni-Zn vhodný pro zařízení anti-EMI (elektromagnetické interference), RF transformátory a anténní jádra. Ve srovnání s materiály MN-ZN má Ferit ni-Zn nižší ztrátu při vysokých frekvencích.

3. Mg-Zn Ferrite
Má určitou magnetickou propustnost a vysokou rezistenci a je vhodný pro střední a vysokofrekvenční aplikace, jako jsou mikrovlnná zařízení a některé RF induktory. Má dobrou teplotní stabilitu, ale její magnetické vlastnosti jsou obvykle nižší než vlastnosti MN-Zn a NI-Zn.

4. Copper-Zinc Ferit
Copper-Zinc Ferite má nastavitelné magnetické vlastnosti a je vhodný pro aplikace s nízkým ztrátou při specifických frekvencích, jako jsou vysokofrekvenční induktory, senzory a magnetické záznamové materiály. Její náklady jsou nižší, ale její magnetická propustnost není obecně tak dobrá jako u materiálů MN-Zn a Ni-Zn.

Aplikace měkkého feritu

Elektronické transformátory a induktory:Jako klíčové funkční materiály se magnetické materiály používají ke zlepšení účinnosti přeměny energie transformátorů a induktorů při dosahování miniaturizace a vysokého výkonu.

Elektromagnetický cOmpatibilitaCOmpénty:Absorpcí nebo potlačením elektromagnetického rušení zajišťují magnetické materiály, že elektronická zařízení vyhovuje standardům EMC a zvyšuje stabilitu systému.

Bezdrátové cHargingTEchnologie:Jako médium s přenosem energie magnetické materiály optimalizují účinnost elektromagnetické vazby a podporují vývoj aplikací bezdrátových nabíjení, jako jsou chytré telefony a elektrická vozidla.

KomunikaceEvtip:V základních stanicích, anténách a jiných zařízeních podporují magnetické materiály vysokofrekvenční zpracování signálu, zvyšují kvalitu komunikace a rychlosti přenosu dat.

Automotive eLectronicSYSTEMS:Používá se v motorech, senzory a modulech pro správu energie, které pomáhají elektrickým vozidlům a inteligentním jízdním technologiím efektivně fungovat.

Produkce měkkých feritů

Surový mAteriálníPReparace:Produkce měkkého feritu vyžaduje vysoce čistý oxid železa (Fe₂o₃) a oxidy kovů, jako je mangan a zinek, které musí být předem ošetřeny proporcí, frézováním kuličky nebo rozprašováním, aby se zajistilo jednotné složení.

Před-SIntering:Směs je předem rozlišena při 800 stupňů ~ 1000 stupňů za vzniku prekurzoru spinelu, snížení smrštění slinování a poté rozdrceno a rafinované.

Lití:Prášek je formován suchým lisováním, vstřikováním a dalšími metodami. Tlak je kontrolován, aby se zabránilo trhlinám. Komplexní tvary vyžadují pomoc pojiv.

Slinování:Zelené tělo je slinováno při 1100 stupňů ~ 1300 stupňů, optimalizuje procesy zahřívání, izolace a chlazení, aby se zajistilo zhuštění a krystalickou strukturu.

Post-pRocessing aTEsting:Sintered díly jsou pozemní, testovány na magnetické vlastnosti a mikroskopicky analyzovány a některé vyžadují žíhání nebo povlak.

Balení a sTorage:Hotové výrobky jsou zabaleny do balení odolné vůči vlhkosti, uloženy v suchém prostředí a zaznamenávají se šarže, aby byla zajištěna sledovatelnost.

Jaké jsou výhody měkkých feritů?

Jako důležitý magnetický materiál má v polích elektroniky a elektřiny širokou škálu aplikací. Jeho výhody se odrážejí hlavně v následujících aspektech:

1. VysokáMAgnetickáPropustnost

Měkký ferit má vysokou magnetickou propustnost, což znamená, že může účinně koncentrovat a vést magnetické linie síly v magnetickém poli. Tato vlastnost je vynikající v aplikacích, jako jsou transformátory, induktory a elektromagnetické stínění, což může účinně zvýšit účinnost vedení magnetického obvodu a zároveň snižovat ztrátu energie.

2. nízkéDonucování

Měkký ferit má nízkou koercivitu, což znamená, že jeho magnetizační směr se snadno mění s vnějším magnetickým polem a má malou remanenci. Díky této funkci je vhodná pro vysokofrekvenční přepínací obvody a zařízení pro zpracování signálu, protože nízká donucovací koercivita může snížit ztráty hystereze a zlepšit rychlost odezvy a energetickou účinnost zařízení.

3. frekvenční odezva

Měkký ferit může stále udržovat stabilní magnetické vlastnosti ve vysokofrekvenčním prostředí s vysokým odporem a ztrátou nízkého vířivého proudu. Proto se široce používá v RF zařízeních, anti-elektromagnetických interferenčních složkách a vysokofrekvenčních transformátorech, aby byla zajištěna stabilita a spolehlivost přenosu signálu.

4. náklady-Účinnost

Ve srovnání s jinými magnetickými materiály má Soft Ferrite nižší výrobní náklady a snadno se zpracovává do různých tvarů. Jeho vysoký poměr výkonu nákladů z něj činí široce používaný magnetický materiál ve spotřební elektronice, napájecím zařízení a komunikačním systémech, zejména vhodných pro rozsáhlé výrobní potřeby.

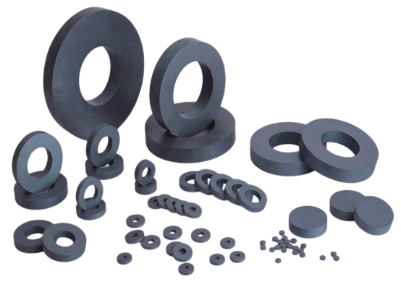

Definice tvrdého ferite

Tvrdý ferit je typ permanentního magnetického materiálu s vysokou donucovací a vysokou magnetickou energií. Patří k keramice magnetického oxidu. Mezi jeho hlavní složky patří kovy alkalické Země, jako je baryum a stroncium, a oxid železitý. Jeho krystalová struktura je obvykle hexagonální typ magnetoplumbite s vysokou magnetokrystalickou anizotropií, čímž vykazuje silnou anti-demagnetizační schopnost.

Typy tvrdých ferite

1. Ferite barium

Ferite barria je nejběžnějším tvrdým feritem s chemickým vzorcem bafe₁₂o₁₉ a má vysokou donucovací (150–300 ka\/m) a dobrou odolnost proti korozi. Je slinován pomocí keramického procesu, je levný a je široce používán ve scénářích, jako jsou reproduktory, malé motory a magnety domácnosti, ale má relativně nízké magnetické vlastnosti a je snadno demagnetizován při vysokých teplotách.

2. Strontium ferite

Strontium ferit je vylepšená verze ferity barya, s vyšší donucovací (300–400 ka\/m), lepší remanence a teplotní stabilitou a teplotou Curie až 470 stupňů. Přestože jsou náklady o něco vyšší, postupně se stala hlavním trvalým magnetickým materiálem pro motory, magnetické separační zařízení a aplikace větrné energie díky jeho lepšímu celkovému výkonu.

3. lepeníFerit

Lepený feriteje vyroben smícháním feritového prášku s pryskyřicí\/gumou a jeho stisknutím a může být vyroben do komplexních tvarů nebo flexibilních magnetů. Její magnetické vlastnosti jsou nižší než slinované feritové, ale je snadné masové produkce a často se používá v produktech s požadavky na vysoký tvar, jako jsou válečky tiskárny a magnetické skvrny.

Aplikace tvrdého ferite

Motory a gEnerrátory:Spotřebiče domácností, automobilové díly. Díky jeho vysoké donucovací a nízké náklady je ideální pro malé a střední motory, stejně jako malé větrné turbíny a motocyklové magneto.

Elektronika a eLectricalAPpliance: Tvrdý ferit se často používá v systému magnetického obvodu reproduktorů, sluchátek a bzučáků, aby poskytoval stabilní magnetické pole. Kromě toho se používá také v magnetranech a senzorch v elektrických zařízeních, jako jsou televize a rádia, aby vyhovovaly potřebám nízkonákladových odolnosti a korozní odolnosti.

Automobilový průmysl:Mnoho částí v automobilech se spoléhá na tvrdé ferity, jako jsou stěrače, senzory ABS a motory palivového čerpadla. Díky jeho vysokoteplotním odolnosti a vlastnostem proti stárnutí je vhodný pro dlouhodobou práci v drsném prostředí a zároveň snižuje výrobní náklady.

Spotřebitel products: Tvrdé ferity se běžně vyskytují v hračkách, magnetických přezbách (tašky, zámky zavazadel) a magnetech chladničky a dalších denních potřebách. Protože jsou netoxické, odolné vůči korozi a levné, jsou velmi vhodné pro trh s hromadným spotřebitelem.

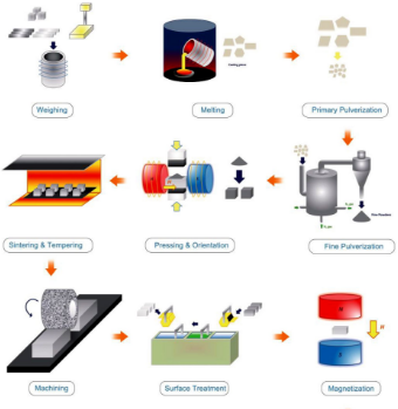

Produkční kroky tvrdého ferite

Surový mAteriálníPReparace:Produkce tvrdého ferritu nejprve vyžaduje přípravu vhodných surovin, zejména včetně oxidu železa a uhličitanu barria nebo uhličitanu barya. Tyto suroviny musí být přísně prověřovány a úměrné, aby se zajistilo, že chemické složení splňuje požadavky a jsou plně smíšené, aby se zajistila jednotnost následných reakcí.

Pre-sIntering:Smíšené suroviny jsou předem rozlišeny při vysokých teplotách, obvykle mezi 1000 stupni a 1300 stupňů, aby způsobily reagovat na pevnou fázi v surovinách, aby vytvořila hlavní fázi tvrdého feritu. Proces předběhu pomáhá zvýšit reaktivitu materiálu a snížit smrštění během následného slinování.

Fine gRinding:Předbužený hromadný materiál musí být jemně uzemněn, obvykle frézováním kuličky nebo frézováním písku, aby se rozdrtil na částice velikosti mikronu. Proces jemného broušení může optimalizovat distribuci velikosti částic, zlepšit uniformitu materiálu a zvýšit plasticitu během formování.

Lití:Jemně mleté ​​prášek je tlačen do tvaru, obvykle za použití technologie lisování magnetického pole k zarovnání feritských částic ve specifickém směru ke zlepšení magnetických vlastností. Metoda formování může být suché lisování, mokré lisování nebo izostatické lisování v závislosti na tvaru produktu a požadavcích na výkon.

Slinování:Vytvořené zelené tělo je slinováno při vysoké teplotě (obvykle 1100 stupňů ~ 1300 stupňů) za vzniku husté mikrostruktury mezi částicemi a zlepšení mechanické pevnosti a magnetických vlastností materiálu. Během procesu slinování musí být rychlost vytápění a doba držení, aby se zabránilo deformaci nebo praskání.

Zpracování a tOpětovné opětovné:K dosažení požadované přesnosti rozměru a kvality povrchu může být silnější tvrdý ferite potřebovat mechanické zpracování, jako je řezání, broušení nebo leštění. Některé produkty také potřebují žíhání, aby se eliminoval vnitřní napětí a optimalizoval magnetické vlastnosti.

Magnetizace a tEsting:Tvrdý ferit musí být magnetizován v silném magnetickém poli, aby se získal stabilní magnetické vlastnosti. Poté se provádí přísné testování, včetně testování magnetického výkonu, inspekce rozměru a kontroly vzhledu, aby se zajistilo, že produkt splňuje standardní požadavky.

Jaké jsou výhody tvrdých feritů?

Výhody tvrdého ferritu zahrnují hlavně následující, které je široce používáno v mnoha oborech.

1. Vysoká donucování

Tvrdý ferit má vysokou donucovací (obvykle 1000 ~ 4000 ka\/m), což znamená, že je obtížné demagnetizovat a je vhodné pro použití v silných reverzních magnetických polích nebo dynamickém pracovním prostředí.

2. nízkéNáklady

Suroviny jsou hlavně železo, stroncium nebo baryum a neobsahují drahé prvky vzácných zemin. Cena je proto mnohem nižší než trvalé magnety vzácných zemin, jako je neodymium železo boron nebo samarium kobalt, což je vhodné pro rozsáhlé aplikace.

3. DobréTEmperaturaStabilita

Rozsah provozních teplot je široký (-40 stupeň na +250 stupeň) a magnetické vlastnosti se při vysokých teplotách rozkládají méně. Koeficient teploty je nízký (teplotní koeficient remanence BR je asi -0. 2%\/ stupeň), což je vhodné pro prostředí s velkými změnami teploty.

4. silnéCorrosionOdpor

Samotný ferite je keramický materiál, který je odolný vůči oxidaci, vlhkosti a korozi a obvykle nevyžaduje ochranu povrchového povlaku, jako je NDFEB.

Měkký ferit vs tvrdý ferite

Měkké ferity mají nízkou donucovací a snadno magnetizované, takže jsou vhodné pro zařízení s rychlou odpovědí, jako jsou vysokofrekvenční transformátory.

Tvrdé ferity mají vysokou donucovací a silnou remanenci a často se používají v permanentních magnetických motorech a reproduktorech. Klíčový rozdíl je v tom, že měkké ferity mají nízké ztráty a tvrdé ferity mají stabilnější magnetismus. Následuje srovnání materiálů, výkonu a aplikací.

Který z nich je pro vás vhodnější, měkký ferit nebo tvrdý ferit?

Musíte nejprve objasnit scénář aplikace, protože vlastnosti obou jsou zcela odlišné.

Identifikujte požadavky na aplikaci

Nejprve určete účel materiálu. Pokud potřebujete vysokofrekvenční transformátor, induktor nebo elektromagnetické stínění, které vyžaduje rychlou magnetizační obrácení a nízkou ztrátu, je preferován měkký ferite; Pokud se používá v permanentních magnetech, motorech, reproduktorech a dalších příležitostech, které vyžadují silné a stabilní magnetické pole, vyberte tvrdý ferite.

Zaměřte se na parametry magnetického výkonu

Měkké ferity by měly mít vysokou magnetickou propustnost, nízkou donucovací a nízkou ztrátu hystereze, aby se zajistilo účinný přenos energie; Tvrdé ferity potřebují vysokou donucovací, vysokou remanenci a produkt s vysokou magnetickou energií, aby se zajistilo silný a stabilní magnetismus.

Vyberte ten správný typ materiálu

Měkké ferity běžně používají mangan-zinek nebo nikl-zinc ferity. Z-zinek je vhodný pro střední a nízké frekvence (<1 MHz), while nickel-zinc is suitable for high frequencies (>1 MHz). Tvrdé ferity používají hlavně barium nebo stroncium ferity, mezi nimiž je stroncium ferrite lepší výkon, ale je dražší.

Zvažte pracovní prostředí

Vyhodnoťte požadavky teploty, vlhkosti a mechanické pevnosti. Měkké ferity jsou citlivé na teplotu, takže si musíte vybrat vzorec s dobrou teplotní stabilitou; Tvrdé ferity jsou vysoce odolné proti korozi, ale jsou křehké a musí být chráněny před závažnými vibracemi nebo šokem.

Faktory nákladů a dodávek

Měkký ferit se snadno zpracovává a má nízké náklady, takže je vhodný pro hromadně vyráběné elektronické komponenty. Tvrdý ferit může být dražší kvůli vzácnému nebo zvláštnímu procesu, takže je třeba zvážit výkon a rozpočet. Konečná volba se provádí na základě konkrétního scénáře aplikace, požadavků na výkon a ekonomickou efektivitu.

Shrnout

Měkké ferity a tvrdé ferity mají své vlastní jedinečné výhody výkonu a oblasti aplikací. Při výběru musíte zvážit několik faktorů, jako je provozní frekvence, charakteristiky magnetického pole, podmínky prostředí, rozpočet na náklady atd. S postoupením materiálové vědy, oba typy feritových materiálů neustále optimalizují výkon a rozšiřují hranice aplikací. Pochopení jejich základních rozdílů je klíčem k opravě výběru a aplikace. Pro vysokofrekvenční elektromagnetické aplikace jsou měkké ferity nenahraditelnou volbou; Pro permanentní magnetické aplikace, které vyžadují konstantní magnetické pole, poskytují tvrdé ferity ekonomické a spolehlivé řešení.
