1. Popište:
Vstřikovaný magnet, vstřikovaný neodymový magnet, vstřikovaná tkanina NdFeB, anizotropní a izotropní neodymový vstřikovaný magnet Čínský dodavatel Vstřikovaný magnet může být ferit, NdFeB nebo směs magnetických materiálů pro širokou škálu aplikací. Proces vstřikování je ideální pro výrobu vysoce složitých tvarů a tenkostěnných-dílů. Nejběžnější termoplastická lepidla jsou PA12 (Nylon 12), PA6 (Nylon 6) a PPS s maximálními provozními teplotami 120, 150 a 180 stupňů. Vstřikované{11}}magnety jsou ceněny pro svou vynikající rozměrovou přesnost a mechanickou pevnost. Magnetické materiály mohou být vloženy vstřikováním přímo do nebo proti existujícím součástem za účelem výroby sestav. Vstřikované-magnety jsou rozměrově přizpůsobitelné dutinám forem, které jsou přesně opracovány, a hotový produkt obvykle nevyžaduje další dokončovací operace. To eliminuje{16}}následné operace a snižuje celkové náklady.
2. Funkce:
| Obrázek |
|
|

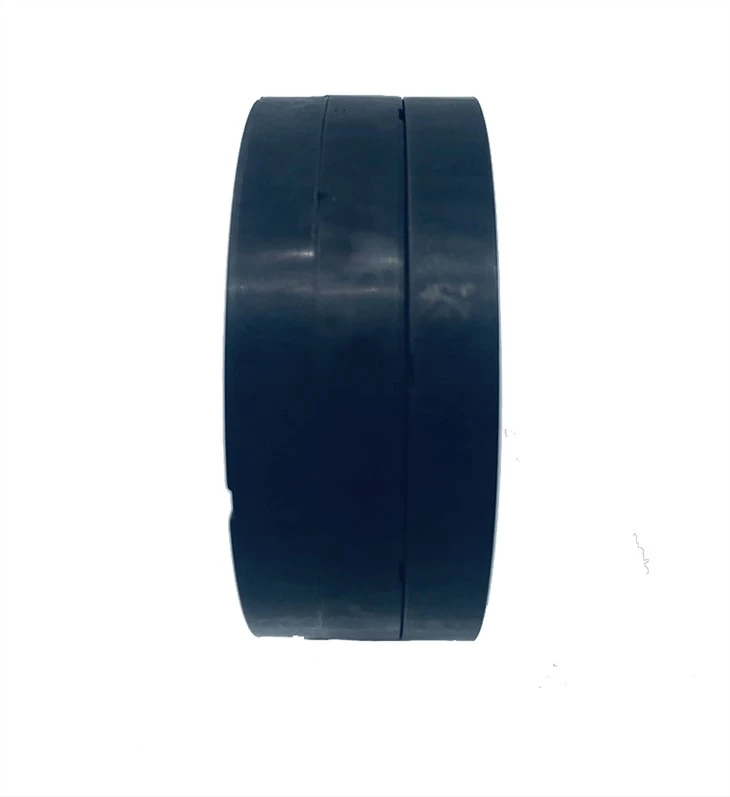

| Specifikace | Ø50×Ø40×7.6 | D72×D64×9 |
| Materiál | Vstřikovaný ferit + kovová základna | Vstřikovaný ferit + kovová základna |
| Odpovídající čip: | Inkrementální magnetický kodér RLS LM10 | Inkrementální magnetické kódování RLS LM10 |
| Magnetizační metoda: | Vnější průměr 128 tyčí | Vnější průměr 128 tyčí |
| Výkonové parametry: | BS1506 | BS1606 |
3. Materiál feritového magnetu pro vstřikování:
| Třídy produktu | BS0606 | BS1106 | BS1206 | BS1306 | BS1406 | BS1506 | BS1606 |
BS0212 |
BS1212 |
BS1512 |
BS1612 |
BS1812 |
BS13PPS |
BS34PPS |
| Br (mT) | 185 | 240 | 250 | 255 | 270 | 275 | 285 | 115 | 250 | 265 | 285 | 300 | 260 | 450 |
|
Rwsidual Induction (KGs) |
1850 | 2450 | 2500 | 2550 | 2700 | 2750 | 2850 | 115 | 250 | 265 | 285 | 300 | 260 | 450 |
| Hcb (KA/m) | 127 | 167 | 183 | 187 | 191 | 195 | 200 | 79 | 187 | 191 | 195 | 191 | 179 | 302 |
|
Donucovací síla (KOe) |
160 | 210 | 230 | 235 | 240 | 245 | 250 | 100 | 235 | 240 | 245 | 240 | 225 | 380 |
| Hjc(KA/m) | 231 | 226 | 223 | 230 | 238 | 238 | 235 | 203 | 223 | 239 | 239 | 215 | 227 | 915 |
|
Vnitřní donucovací síla (KOe) |
290 | 285 | 280 | 290 | 300 | 300 | 295 | 255 | 280 | 300 | 300 | 270 | 285 | 1150 |
| (BH) Max (kj/M³) | 6.4 | 11.6 | 12.4 | 13.2 | 14 | 15.2 | 16.4 | 2.4 | 12.4 | 14.8 | 16.4 | 19.4 | 13.2 | 33.6 |
|
Max.energie Produkt (MGOe) |
0.8 | 1.45 | 1.55 | 1.65 | 1.75 | 1.9 | 2.05 | 0.3 | 1.55 | 1.85 | 2.05 | 2.3 | 1.65 | 4.2 |
|
(μrec) (μH/M) Propustnost |
-0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.19 | -0.1 |
| Pevnost v tahu | ----- | 60 | 60 | 50 | 50 | 45 | 40 | 40 | 40 | 40 | 40 | 35 | 40 | ----- |
|
Lití Koeficient smrštění |
----- | 0.6 | 0.6 | 0.6 | 0.6 | 0.5 | 0.5 | 0.7 | 0.5 | 0.5 | 0.5 | 0.5 | 0.4 | ----- |
|
Max.provoz Teplota |
150 | 150 | 150 | 150 | 150 | 150 | 150 | 100 | 100 | 100 | 100 | 100 | 200 | 200 |
| ρ Hustota (g/cm³) | ----- | 3.4 | 3.4 | 3.45 | 3.5 | 3.6 | 3.65 | 2.9 | 3.45 | 3.6 | 3.65 | 3.85 | 3.55 | 4.65-4.67 |
Poznámky: Magnetické a fyzikální vlastnosti lze přizpůsobit
4. Průběh:
5. Výhody:
-
Vstřikované magnety mohou mít velmi složité tvary s vysokou přesností, obvykle v toleranci +/- 0.005 mm
-
Vkládací lisování umožňuje, aby byl magnetický materiál lisován nebo odléván přímo na jiné sestavené díly bez dalších montážních procesů.
-
Magnetický prášek je neodymový železitý bór (NdFeB), izotropní nebo anizotropní. Používaná polymerní pojiva jsou PA6, PA12 a PPS
-
Anizotropní prášek NdFeB realizuje vysokou magnetickou sílu jako jehlový magnet. BHmax může také dosáhnout 17 GMOe a nahradit některé slinuté produkty.
-
Radiální magnetický kroužek, vynikající-schopnost proti znečištění, oboustranná referenční nulová poloha,
-
Vyspělá bez{0}}dotyková senzorová technologie, vysoká spolehlivost.
6. Proces vstřikování magnetů:
7. Aplikace:
Vstřikované-feritové magnety se dělí na izotropní a anizotropní, které se projevují především rozdílem ve složení materiálů magnetů. Materiálové složení vstřikovaných-feritových magnetů obsahuje určité procento plastu. Vstřikovaný-feritový magnet vyrobený z formy se vyznačuje vysokou přesností, rovnoměrnou magnetickou distribucí, stabilními magnetickými vlastnostmi a snadným zpracováním a výrobou. Každý vstřikovaný-feritový magnet se musí spoléhat na výrobu a zpracování forem a proces magnetizace se musí spoléhat na magnetizační přípravky. Feritové magnety pro vstřikování se používají hlavně v různých otevřených trubkách pro průtok vody, Hallových senzorových prvcích, elektronických zařízeních, přesných přístrojích, servomotorech, magnetických vahách a dalších produktech.
