Nejlepší průvodce designem magnetu

Tento průvodce designem magnetu je psán pro inženýry, produktové týmy a profesionály ze zdrojů, kteří se spoléhají na magnety, aby neustále prováděli průmyslové systémy. Magnety mohou být malé, ale hrají přímou roli v pohybu, snímání a kontrole. Špatný výběr nebo implementace může vést k nekonzistentnímu výkonu, kratší životnosti produktu a vysokým přepracováním. Protože magnety jsou často zabudovány nebo uzavřeny, selhání je obtížnější identifikovat a korigovat.

Tato příručka vysvětluje, co zvážit před dokončením specifikace magnetu. Postupně najdete pokyny pro výběr materiálů, rozhodování o magnetizaci, správě sestavení, testovacího výkonu a spolehlivě získávání získávání.

Krok 1: Vyberte správný magnetický materiál

Výběr materiálu je prvním kritickým rozhodnutím v tomto průvodci návrhem magnetu. Většina průmyslových systémů používá permanentní magnety, které vytvářejí jejich magnetické pole. Nacházejí se v motorech, členech, senzory, ventilech a dalších. Zde je pět běžných typů:

●Neodymium(NDFEB): Nejsilnější dostupný magnet. Kompaktní, ale citlivý na teplo a korozi. Vždy potřebuje povlak.

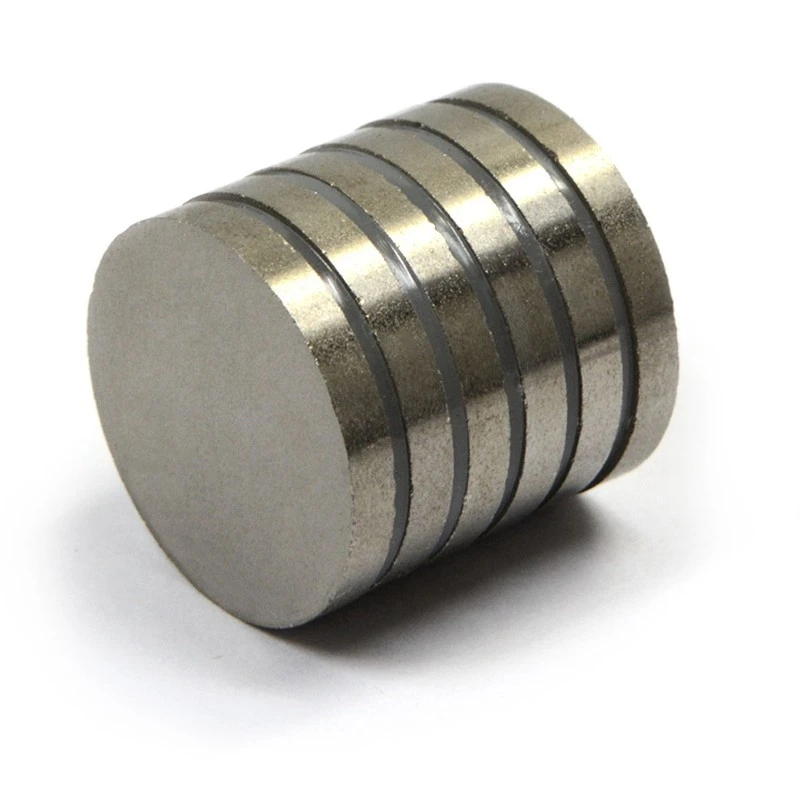

●Samarium kobalt(SMCO): Stabilní pod vysokým teplem. Odolává korozi bez povlaku. Méně výkonnější, ale odolnější.

Ferit (keramika): slabý, ale levný. Velká velikost. Stabilní v teplu a odolném proti korozi.

●Alnico: Mírná síla. Dobré pro vysokoteplotní nebo starší systémy.

● Flexibilní spojené magnety: nízká pevnost. Používá se v těsnění, štítcích nebo dočasných příslušenstvích.

Váš výběr závisí na požadované síle pole, omezení prostoru, expozice životního prostředí a rozpočtu. Materiál nižšího stupně s lepší environmentální fit často se časem chová lépe.

Krok 2: Porovnejte tvar magnetu k úloze

Charakteristiky a aplikační scénáře magnetů různých tvarů

Tvar určuje, kde a jak lze umístit magnet.Magnety diskuse běžně používají pro ploché povrchy a jednoduché návrhy lisování. Nabízejí kompaktní stopu a snadno se spojí nebo se připojují.

Prstencové magnetyPoskytněte centrální otvor ideální pro aplikace otočení. Tvar vytváří rovnoměrná rotační pole, často potřebná v kodérech nebo systémech založených na ozubeném ozubením.

Obloukové magnetyjsou speciálně navrženy tak, aby se vešly podél zakřivených povrchů, nejčastěji v bezkartáčových DC motorech. Umožňují konzistentní dodávání pole přes obvod rotoru a zlepšují točivý moment a účinnost.

Barové magnetyjsou delší a šíří síly přes širší oblast. Nacházejí se v lineárních ovladačích nebo aplikacích, které potřebují magnetické pole, aby se rozšířilo na dálku. Jejich tvar také pomáhá vést linie pole podél předvídatelné cesty.

Vlastní tvary mohou být také vyžadovány, pokud systém vyžaduje nestandardní montáž, zvláštní chování pole nebo omezení balení. Vlastní geometrie však zvyšuje náklady a dodací lhůtu.

Tvar magnetu a šíření magnetického pole

Tvar také ovlivňuje to, jak se magnetické pole šíří prostorem. Magnet disku obvykle produkuje axiální pole koncentrované podél středové čáry z jedné ploché tváře k druhé. To je užitečné pro aplikace přímého kontaktu nebo kde pole musí proniknout do konkrétního bodu.

Barové magnety vytvářejí delší a difúzní pole. Ty mohou dosáhnout senzorů umístěných dále, ale s menší intenzitou v cílovém bodě. Krungové magnety generují radiální pole a šíří se ven ze středu po stranách. To je rozhodující pro rotační systémy, které se spoléhají na změny polarity pole při určování rychlosti nebo směru.

Každý typ pole má silné stránky a limity. Sbírání nesprávného tvaru často vede k přepracování systému senzoru nebo nadměrné kompenzaci zbytečným zvýšením síly magnetu.

Rizika z nesprávného vyrovnání

Magnety zřídka selhávají tím, že ztratí sílu přímo. Pole častěji nepřistane tam, kde by mělo. Nesrovnávání, mechanické nebo magnetické, vede k senzorům čtení šumu, nedostatečně výkonnosti motorů nebo kontrolním systémům.

Běžnou chybou je výběr správného materiálu, ale jeho umístění do pouzdra, které otočí pole, blokuje ho nedalekým kovem nebo posouvá jeho polohu mírně mimo cíl. Tyto problémy se nemusí objevit při laboratorním testování, ale objeví se, jakmile bude produkt vystaven teplu, vibracím nebo dlouhodobému použití.

Chcete -li se těmto problémům vyhnout, simulujte polní cesty na základě tvaru a polohy montáže před dokončením mechanického designu. Dělat to brzy snižuje potřebu přepracování později.

Krok 3: Nastavte směr magnetizace brzy

V tomto průvodci návrhu magnetu je dalším bodem rozhodování. Ovlivňuje to, jak se magnetické pole chová a zda systém reaguje podle očekávání.

Vyberte typ magnetu

Izotropní: Lze magnetizovat jakýmkoli směrem, ale slabší.

Anizotropní: Magnetizováno během výroby v jednom nastaveném směru. Silnější a stabilnější.

Vyberte směr

● Axiální: přes ploché plochy (disky, tyče).

● Radiální: od středu k okraji (prsteny).

● Vícepólové: střídavé póly na jedné tváři (používané ve senzory).

Odpovídat designu

Směr musí odpovídat umístění pohybu nebo senzoru. Nedostatečný točivý moment nebo signál je výsledkem nesouladu. Aby se zabránilo poklesu výkonu a skryté selhání, simulujte brzy. Zejména v přesných systémech může nesoulad vést k nestabilní zpětné vazbě, zvýšené opotřebení a přehřátí. Během fází návrhu a montáže se vždy ujistěte, že komponenty jsou správně orientovány.

Krok 4: Plánujte mechanickou integraci a povlak

Dokonce i nejlepší magnet selže, pokud není bezpečně namontován. Průvodce designem magnetu zdůrazňuje včasné plánování fit, držení a ochrany. Léčená lepidla jsou spolehlivá na plochých površích. Možnosti stisknutím tlačítka Fungují dobře, ale vyžadují těsné obrábění. V nastavení s vysokou vibrací zvyšuje mechanické zamykání (klipy nebo kryty) dlouhodobou stabilitu.

Neodymium a další materiály často potřebují povlaky, aby se zabránilo korozi. Tyto povlaky dodávají tloušťku, takže konečné rozměry musí být měřeny po povlaku, ne dříve. Musí být definovány mechanické a magnetické tolerance. Magnet musí zůstat na svém místě a pole musí přistát v případě potřeby. Špatná fit nebo drift způsobuje selhání pole, které je obtížné diagnostikovat.

Krok 5: Simulovat a testujte design

Žádný průvodce návrhem magnetu není kompletní bez simulace. Modelování pole ukazuje, jak se magnetické pole chová před provedením všeho. Pomáhá potvrdit sílu, rozestupy a interakce s blízkými komponenty.

Simulace se stává kritickou v senzorových systémech nebo těsných mechanických prostorech. Dokonce i malé změny v poloze nebo mezerách vzduchu mohou vyhodit výkon.

Po simulaci záleží na testování v reálném světě. Použití:

● Vytvoření testů síly k potvrzení síly držení

● Mapování pole s gaussmerem pro kontrolu zarovnání

● Tepelné cyklování pro posouzení chování pod teplem

● Pro regulované aplikace dokumentujte vše na úrovni dávky.

Krok 6: Použijte lekce z běžných aplikací

Průvodce návrhem magnetu je uzemněn v případech skutečného použití. Zde jsou typické aplikace:

● Servo motory: Magnety oblouku generují točivý moment kolem rotorů.

● Lineární ovladače: Senzory polohy magnetů.

● Ventily: Magnetická západka nahrazuje prameny.

● Rotační kodéry: Změny rotačních magnetů.

Ty závisí na stabilitě a vyrovnání pole. Nesprávné nebo oslabené magnety často způsobují selhání, které jsou obviňovány ze senzorů nebo elektroniky. Lepší plánování magnetu to brání.

Krok 7: Pečlivě vyberte dodavatele magnetu

Sourcing je hlavním krokem v průvodci návrhem magnetu. Dokonce i silný design může selhat, pokud magnety dorazí pozdě, liší se podle šarže nebo nedostatečného výkonu v terénu.

Zkontrolujte známku a získejte skutečná data

Začněte s materiálovým stupněm. Neodymium magnety se pohybují od N35 do N52. Vyšší známky jsou silnější, ale také citlivější na teplo a korozi. Výběr nejvyššího stupně nevede vždy k lepšímu výkonu, zejména za provozních podmínek v reálném světě. Vyžádejte si skutečná testovací data pro vaši specifikaci, nikoli obecné hodnoty.

Ukázka z výroby, nikoli pilotních běhů

Pokud objednáváte na objemu, požádejte o vzorek ze stejné dávky, kterou obdržíte ve výrobě. Pilotní vzorky nemusí odpovídat hromadné výrobě. Potvrďte, že tolerance, mechanické i magnetické, jsou dokumentovány písemně.

Potvrdit certifikace brzy

Pro dodržování předpisů, ověřte certifikace včas. V závislosti na vašem odvětví budete možná potřebovat ROHS, DFARS nebo jiné. Nepředpokládejte, že všichni dodavatelé ve výchozím nastavení nabízejí produkty vyhovující.

Zeptejte se na kvalitu balení

Balení také záleží. Silné magnety přitahují prach, kovové částice a další zbytky během přepravy. Mohou také poškodit elektroniku v okolí. Špatné balení může vést ke ztrátě produktu dříve, než se cokoli dosáhne vaší montážní linky.

Plán měřítka

Pokud plánujete škálování výroby, zkontrolujte kapacitu dodavatele a dodací lhůty. Malé zpoždění na vlastním magnetu s dlouhým vedením může zastavit celý výrobní plán. Vyčistěte časové osy předem.

Krok 8: Náklady na vyvážení s rizikem od začátku

Poslední část tohoto průvodce návrhem magnetu se zabývá náklady. Silné magnety vypadají jako bezpečná sázka, ale často přinášejí skryté problémy. Simulace a správný design mohou snížit potřebu maximální pevnosti.

Závěr

Tento průvodce návrhem magnetu vám poskytne jasnou strukturu: Vyberte správný materiál, nastavte tvar a magnetizaci brzy, plán pro montáž, simulaci výkonu a práci se správným dodavatelem. Tyto kroky snižují selhání, zlepšují spolehlivost a šetří čas. Nevyjádřete magnety jako s malými díly, řídí výkon, bezpečnost a úspěch produktu.
